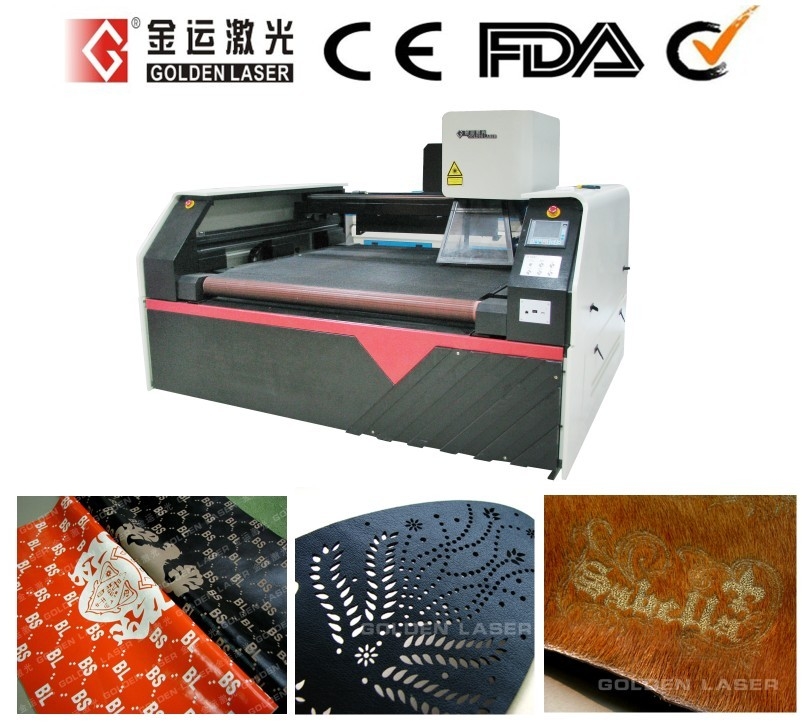

Máquina de grabado de cuero del laser del asiento de carro

Datos técnicos principales:

Modele NINGÚN

ZJ (3D) - 160100

Tipo del laser

Tubo del laser del metal del RF del CO2

Poder del laser

150W

Zona de trabajo

1600mmX1000m m

Tabla de funcionamiento

Tabla de funcionamiento del transportador

Velocidad de trabajo

0-420000mm/min

Sistema móvil

Motor servo, 5 pulgadas del LCD de panel de control de la pantalla

Repetición de exactitud de la ubicación

±0.05mm

Sistema de enfriamiento

Refrigerador de agua de la temperatura constante

Fuente de alimentación

± el 5%/50Hz de AC220V

Ayuda del formato

AI, BMP, PLT, DXF, DST, etc.

Colocación estándar

2 sistemas de los extractores 1100w, interruptor de pie.

Colocación opcional

Tubo del laser del metal del RF del CO2 (70w/100w), sistema de punto de la luz roja, Auto-alimentador

Características excepcionales:

Durante el proceso para el cuero, el material y el paño del zapato, el método tradicional es de grabado y de perforación en los materiales que fueron cortados ya. Estas técnicas incluyen los procedimientos complejos tales como corte, colocación, grabado y perforando, que tienen problemas de perder tiempo, los materiales de desecho y perder poder de trabajo.

Sin embargo, ZJ (3D) - cortadora multifuncional del grabado 160100LD soluciona los problemas antedichos. Combina perfectamente la disposición, el grabado y la perforación, alimentando los materiales juntos y ahorra los materiales del 30% comparados con técnicas tradicionales.

Equipado del cabezal cortador del laser, el proceso de eficacia será mejorado más a fondo.

Especificaciones de la máquina:

1. La cabeza dinámica del Galvo de Alemania Scanlab 3D, área de la exploración en el plazo de una vez podía alcanzar 400*400m m.

Eje de X.Y que se mueve respectivamente, realizando el corte en grande del grabado y ahuecándolo en la cantidad del lote de material del cuero y de materia textil.

2. Tabla de funcionamiento del transportador, cooperando con el sistema de auto-alimentación, que podría realizar el auto-proceso en el material del balanceo (grabado y perforación en el material en grande del cuero y de materia textil).

3. el tubo del laser del metal del RF del CO2 150W, calidad de rayo láser es más estable, punto de laser es más delgado.

4.Compared con el método del proceso tradicional, reduciendo máximo la basura del material (la utilización del material se podría aumentar en el 30% que método del proceso tradicional).

5. Con GoldenLaser uno mismo-desarrolló software, los diversos formatos se apoyan según sus requisitos.

6.Besides, goldenlaser permite tecnología que compone tipo eficiente e inteligente

tecnología 7.Auto-cutting con el borde-acabamiento de la cámara CCD, sistema de alimentación continuo, cortando el cuadrado y la línea.

El poder del laser y el tamaño de trabajo se modifiquen para requisitos particulares según requisitos

Características:

• Grabado del laser. perforación y ahuecamiento con velocidad rápida
• Cabeza dinámica del Galvo de Alemania 3D. El diámetro del punto de laser es 350μ m
• Sistema de conducción del tornillo de la bola, una precisión más estable y más alta
• Tabla automática de la lanzadera, mejorando máximo procesando eficacia

Especificaciones:

1) laser (estándar) del metal del RF del CO2 150W (70W/100W opcional). El laser de potencia de salida y la velocidad de proceso se pueden ajustar para maximizar ahorros de la energía
2)sistema de control dinámico del galvanómetro 3D y ascendente y downensure automáticos del eje de Z los mejores resultados del proceso.
3) Tabla de funcionamiento automática del panal del cinc-hierro de la lanzadera, zona de trabajo de formato grande.
4) Conveniente para el grabado de alta velocidad y piel del formato grande, cuero, telas, etc de perforación; también grabando artículos pequeños del corte tenga gusto de las etiquetas de cuero de los vaqueros.
5) 5 pulgadas Uso-amistosas de sistemas del LCD y sistema de control digital fuera de línea del movimiento, alto nivel de automatización.
6) Termine el extractor y los sistemas de filtración, buenos efectos del extractor.
7) Interruptor de pie para la operación fácil.

Parámetro técnico:

Zona de trabajo:

900mm× 450m m

Tipo del laser:

Tubo del laser del metal del RF del CO2

Poder del laser:

150W

Tabla de funcionamiento:

Tabla de funcionamiento automática del panal del cinc-hierro de la lanzadera

Velocidad de proceso:

0-420000mm/min

Repetición de exactitud de la ubicación:

± 0.1m m

Sistema del movimiento:

sistema de control fuera de línea dinámico del movimiento 3D, 5 pulgadas de panel LCD

Sistema de enfriamiento:

Refrigerador de agua de la temperatura constante

Fuente de alimentación:

± el 5%/50Hz de AC220V

Ayuda del formato:

AI, BMP, PLT, DXF, DST, etc

Configuración estándar:

Dos sistemas de los extractores 1100W, interruptor de pie

Configuración opcional

Tubo del laser del metal del RF del CO2 (70W/100W), indicador de la luz roja

El tamaño de trabajo y el poder del laser se pueden modificar para requisitos particulares según su requisito.
